Cuadro eléctrico: guía completa 2026 para viviendas y comunidades

El cuadro eléctrico es el conjunto de protecciones que distribuye la corriente en tu vivienda y corta el suministro ante sobrecarga, cortocircuito o fuga a tierra. Renovarlo en Tarragona cuesta entre 350 y 900 € en vivienda estándar. En instalaciones anteriores a 2002 sin diferencial de 30 mA, la renovación es obligatoria según el REBT.

El cuadro eléctrico es la pieza central de cualquier instalación eléctrica, pero muy poca gente sabe qué contiene ni cuándo hay que intervenir en él. Según el Instituto para la Diversificación y Ahorro de la Energía (IDAE), cerca del 40% de las viviendas españolas construidas antes de 1980 tienen instalaciones eléctricas que no cumplen los estándares actuales del REBT. En muchos casos, el cuadro es el primer punto a revisar.

Esta guía cubre los elementos que debe tener un cuadro moderno, las señales que indican que toca renovarlo, los costes orientativos en Tarragona y las diferencias entre viviendas, comunidades y locales comerciales.

Renovación de cuadros eléctricos en Tarragona

Mapa rápido del cluster Esta es la guía informacional principal sobre cuadros eléctricos. Si necesitas precio de vivienda, ve a precio de cambiar el cuadro eléctrico. Si dudas entre reparar o sustituir, consulta reparar o cambiar cuadro eléctrico. Para comunidades, usa renovación de cuadros eléctricos en comunidades y presupuesto de cuadro eléctrico de comunidad. La página de servicio es renovación de cuadros eléctricos en Tarragona.

Key Takeaways

• El cuadro eléctrico aloja el ICP, el diferencial (RCD) y los magnetotérmicos que protegen cada circuito.
• Un cuadro anterior a 2002 sin diferencial o con fusibles de plomo no cumple el REBT y debe renovarse.
• Renovar en Tarragona cuesta entre 350 y 900 € orientativos en vivienda estándar (Ministerio de Industria, 2023).
• Si el diferencial salta con frecuencia, el problema suele ser un aparato con fuga a tierra, no el cuadro.
• En comunidades, el cuadro general es responsabilidad colectiva y su revisión periódica es obligatoria.

---

¿Qué es el cuadro eléctrico y para qué sirve?

El cuadro eléctrico, conocido popularmente como “cuadro de luz”, es el nodo de control y protección de toda la instalación eléctrica de un inmueble. Según el Reglamento Electrotécnico para Baja Tensión (REBT, RD 842/2002), toda vivienda nueva está obligada a contar con un cuadro de distribución que incluya las protecciones mínimas exigidas por las ITC-BT-17 y ITC-BT-22 (Ministerio de Industria, 2002).

Su función principal es doble. Primero, distribuye la corriente eléctrica hacia los distintos circuitos del inmueble, como iluminación, enchufes o cocina. Segundo, interrumpe automáticamente el suministro cuando detecta una situación de peligro: sobrecarga, cortocircuito o fuga a tierra.

Sin ese mecanismo de corte automático, un problema eléctrico podría propagarse por toda la instalación sin control. Es la diferencia entre un pequeño incidente y un incendio.

---

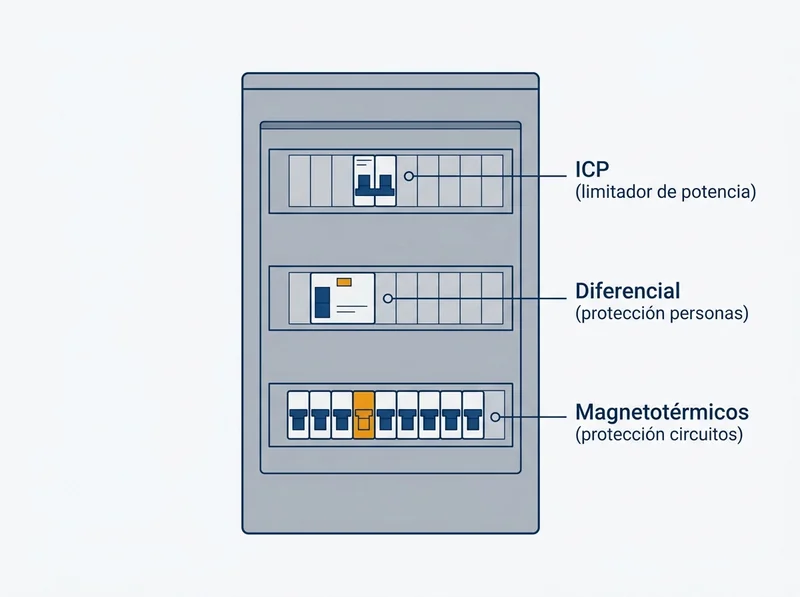

¿Qué elementos debe tener un cuadro eléctrico moderno?

Un cuadro homologado bajo el REBT vigente incluye cinco elementos de protección. Cada uno actúa frente a un tipo de riesgo distinto, y la ausencia de cualquiera de ellos es una señal clara de que la instalación necesita actualización (REBT ITC-BT-22 y ITC-BT-23, 2002).

En instalaciones de comunidades en Tarragona que llevamos revisando desde 2018, el elemento que más veces falta en cuadros de los años 90 no es el diferencial en sí, sino la separación correcta entre el diferencial de 30 mA para los circuitos de uso general y el de 300 mA para los circuitos de fuerza. Muchas instalaciones de esa época pusieron un único diferencial general de 300 mA, lo que deja sin protección personal adecuada las líneas de enchufes donde se conectan electrodomésticos de mano.

---

Qué exige la normativa en el cuadro eléctrico de una vivienda

La norma que regula el cuadro eléctrico de una vivienda en España es el Reglamento Electrotécnico para Baja Tensión (REBT), Real Decreto 842/2002. Dos instrucciones técnicas concretas son las que importan: la ITC-BT-17, que regula los dispositivos generales e individuales de mando y protección —es decir, el cuadro en sí—, y la ITC-BT-25, que regula los circuitos interiores que salen de él.

Conviene entender la diferencia entre las dos, porque es la fuente de casi toda la confusión: la ITC-BT-17 dice qué debe haber dentro del cuadro y dónde se coloca; la ITC-BT-25 dice cuántos circuitos deben salir y con qué cable y protección. Si buscas el detalle de los circuitos, está en la guía de circuitos eléctricos obligatorios según el REBT.

Dónde y cómo debe instalarse el cuadro

La ITC-BT-17 no deja el emplazamiento a criterio del instalador:

• Lo más cerca posible del punto de entrada de la derivación individual a la vivienda.
• A una altura de entre 1,4 y 2 metros del suelo en viviendas, para que sea accesible sin escalera y quede fuera del alcance de un niño.
• Nunca en un armario cerrado sin acceso, ni en un cuarto de baño, ni en zonas con riesgo de humedad o de incendio.
• En envolvente precintable, con el grado de protección que corresponda al emplazamiento (en el interior de una vivienda, el mínimo habitual es IP 30).
• El ICP va en su propia envolvente independiente y precintable, separado del resto de dispositivos: es el único elemento del cuadro que pertenece a la comercializadora y no al titular.

Ese último punto es el que más discusiones genera en comunidades: un cuadro donde el ICP comparte envolvente con los magnetotérmicos no cumple, y es un motivo habitual de reparo en una inspección o al tramitar un boletín.

Grados de electrificación: básico y elevado

La ITC-BT-25 establece dos niveles de electrificación para viviendas, y de ellos depende cuántos circuitos —y por tanto cuántas protecciones— debe albergar el cuadro:

La consecuencia práctica: el grado de electrificación no es una elección estética, condiciona el tamaño del cuadro. Una vivienda que pasa de cocina de gas a vitrocerámica, o que instala aire acondicionado, puede necesitar pasar de básico a elevado, y eso implica circuito nuevo, protección nueva y espacio libre en el cuadro. Si además sube la potencia contratada, necesitará boletín eléctrico.

Cuántos diferenciales exige la norma

Aquí hay una regla concreta que casi nadie conoce y que explica muchos cuadros mal dimensionados: la ITC-BT-25 limita a 5 el número de circuitos que pueden colgar de un mismo interruptor diferencial. Una vivienda de grado elevado con 8 o 9 circuitos necesita, por tanto, al menos dos diferenciales.

No es un tecnicismo burocrático: con un único diferencial para toda la casa, cualquier fuga en cualquier aparato deja la vivienda entera sin luz y obliga a ir desenchufando a ciegas para localizar el problema. Con los circuitos repartidos, el corte se limita a una zona y el diagnóstico es inmediato. Es la diferencia entre una avería molesta y una avería a oscuras con el congelador parado.

Qué le falta a un cuadro anterior a 2002

Esta es la comprobación rápida que hacemos en una visita técnica. Si tu cuadro presenta cualquiera de los puntos de la columna izquierda, no cumple el REBT vigente:

Un matiz importante y que a menudo se cuenta mal: el REBT no obliga a renovar retroactivamente una instalación que se hizo conforme a la norma vigente en su momento. Lo que ocurre es que cualquier modificación relevante, ampliación de potencia o trámite que requiera certificado obliga a adecuar la instalación a la norma actual. Es decir: no hay una multa esperando al propietario de un cuadro de 1985, pero ese cuadro impedirá dar de alta un suministro, subir la potencia o cerrar una compraventa sin corregirlo antes.

Si tu cuadro está en la columna izquierda y quieres saber qué implicaría ponerlo al día, esto es exactamente lo que valoramos en el servicio de renovación de cuadros eléctricos en la provincia de Tarragona.

---

¿Cuándo hay que renovar o cambiar el cuadro eléctrico?

La normativa no fija una vida útil mínima para los cuadros eléctricos, pero la práctica técnica y las exigencias del REBT establecen señales inequívocas de que un cuadro ha agotado su ciclo. El fabricante Schneider Electric indica una vida útil media de 25 a 30 años para los interruptores diferenciales en condiciones normales de uso (Schneider Electric, 2022).

Hay cuatro escenarios claros en los que la renovación no es opcional:

El cuadro tiene fusibles de plomo o cerámicos

Los fusibles de plomo o cerámicos no desconectan automáticamente ni protegen con la precisión de un magnetotérmico. No cumplen el REBT desde 2002. Si los tienes, cualquier electricista que emita un boletín eléctrico deberá incluir su sustitución.

No hay interruptor diferencial

Un cuadro sin diferencial no ofrece protección frente a electrocución. Antes de 2002 no era obligatorio, pero desde la entrada en vigor del REBT actual es exigible en cualquier inspección o trámite con la distribuidora.

El cuadro tiene más de 25-30 años y presenta síntomas

Los síntomas más frecuentes son: disparos sin causa aparente, calor visible en la caja, olor a plástico quemado, zumbido constante o protecciones que no desconectan correctamente cuando deberían. Cualquiera de estos síntomas justifica al menos una revisión técnica.

Consulta los precios orientativos de revisión del cuadro eléctrico

Se va a tramitar un boletín eléctrico o cambio de titularidad

Si la instalación no cumple el REBT, el electricista no puede emitir el boletín. En ese caso, la renovación del cuadro no es una opción, es un requisito previo al trámite.

Existe una situación que muchos propietarios no anticipan: los cuadros renovados entre 1995 y 2003 que sí tienen diferencial, pero de primera generación, pueden no tener la sensibilidad adecuada (30 mA en los circuitos de uso general) ni funcionar correctamente después de 20 años de servicio. En nuestra experiencia, estos cuadros “a medio camino” son los más difíciles de gestionar porque el propietario cree que está protegido cuando en realidad la protección puede ser insuficiente o estar degradada.

---

¿Cuánto cuesta renovar el cuadro eléctrico en Tarragona?

El coste de renovar un cuadro eléctrico varía según el tamaño del inmueble, el número de circuitos, el estado del cableado existente y si se incluye o no el boletín eléctrico. Los rangos que se indican a continuación son orientativos para la provincia de Tarragona en 2026 (Ministerio de Industria, Comercio y Turismo, 2023).

Estos importes no incluyen posibles trabajos en el cableado interior. Si la instalación tiene cables de aluminio, secciones insuficientes o circuitos sin identificar, el alcance real puede ampliarse tras la revisión técnica inicial.

Consulta los precios orientativos de revisión del cuadro eléctrico

La diferencia entre “renovación básica” y “renovación completa” es el número de circuitos diferenciados y el tipo de material instalado. Una renovación básica sustituye el cuadro y añade las protecciones mínimas exigidas. Una renovación completa reorganiza los circuitos, los identifica correctamente y mejora la selectividad entre protecciones.

En los presupuestos cerrados por FincaVolt en Tarragona entre enero y marzo de 2026, el coste medio de renovación completa de cuadro con boletín incluido en viviendas de entre 70 y 90 m² fue de 820 €. El rango osciló entre 650 € (cuadro accesible, instalación ordenada) y 1.050 € (cuadro antiguo, circuitos sin identificar, diferencial añadido en una caja auxiliar independiente).

---

¿Por qué salta el diferencial?

El diferencial salta cuando detecta una corriente de fuga que supera su umbral de disparo, normalmente 30 mA en circuitos de uso residencial general. Según el fabricante Legrand, la causa más frecuente de disparos repetidos en diferencial de 30 mA es un electrodoméstico con fuga a tierra, no un problema del diferencial en sí (Legrand, 2023).

Antes de considerar cambiar el cuadro, conviene seguir este protocolo de diagnóstico:

1. Desconectar todos los aparatos del circuito afectado.
2. Volver a subir el diferencial con la carga desconectada.
3. Reconectar los aparatos uno a uno hasta identificar cuál provoca el disparo.
4. Si el diferencial salta sin ningún aparato conectado, el problema puede estar en el propio diferencial o en el cableado.

Si el diferencial salta de noche o cuando no hay nadie en casa, el culpable suele ser un aparato en standby con el filtro de condensadores deteriorado, como televisores o ordenadores antiguos. No todos los disparos señalan un problema grave, pero sí conviene diagnosticarlos.

Por qué salta el diferencial de casa: causas y soluciones

---

¿Qué diferencia hay entre reparar y cambiar el cuadro?

No todos los problemas en el cuadro requieren sustituirlo por completo. La decisión entre reparar y cambiar depende del estado general de las protecciones, la antigüedad de la instalación y si hay síntomas de desgaste estructural o solo un componente puntualmente averiado.

Conviene reparar cuando:

• El cuadro es relativamente moderno (menos de 15 años) y solo un magnetotérmico o diferencial ha fallado.
• El problema es una mala conexión o un borne flojo, sin señales de recalentamiento generalizado.
• La instalación cumple el REBT y solo necesita ajuste o sustitución de un elemento concreto.

Conviene cambiar cuando:

• El cuadro tiene más de 25 años y empieza a dar síntomas repetidos aunque sean distintos cada vez.
• Hay señales de recalentamiento generalizado: plásticos deformados, ennegrecidos o con olor persistente.
• La instalación no cumple el REBT y se necesita un boletín eléctrico para un trámite inmediato.
• Se va a realizar una reforma o ampliación de potencia eléctrica que exige reorganizar los circuitos.

Reparar o cambiar el cuadro eléctrico: cómo decidir

La frontera entre ambas opciones no siempre es clara a simple vista. Una revisión técnica previa es la forma más honesta de tomar esa decisión con criterio real, no por el aspecto exterior del cuadro.

---

Cuadro eléctrico en comunidades de vecinos: qué es responsabilidad de la comunidad

En una comunidad de propietarios, el cuadro general de las zonas comunes es un elemento de uso colectivo y, por tanto, su mantenimiento, revisión y sustitución son responsabilidad económica de la comunidad en su conjunto. El artículo 10.1 de la Ley de Propiedad Horizontal establece que las obras necesarias para el mantenimiento del inmueble en condiciones de seguridad son obligación comunitaria (LPH, artículo 10, modificada por Ley 8/2013).

El cuadro general de una comunidad suele controlar:

• Alumbrado de zonas comunes (escaleras, garaje, jardín).
• Ascensores y montacargas.
• Portero automático y videoportero.
• Tomas de corriente en garaje o trasteros.
• Sistemas de ventilación o extracción en aparcamientos.

¿Con qué frecuencia debe revisarse?

La normativa no fija una periodicidad obligatoria para la revisión del cuadro general en comunidades medianas. Sin embargo, el Reglamento de Instalaciones de Protección Contra Incendios (RIPCI) y las exigencias de las inspecciones OCA en instalaciones de más de 100 kW sí contemplan revisiones periódicas de la instalación eléctrica común.

En comunidades que no llegan a ese umbral de potencia, la recomendación técnica es revisar el cuadro general cada 5 años o después de cualquier incidencia que haya causado un corte general no programado.

¿Qué suele encontrarse en cuadros antiguos de comunidad?

En comunidades construidas antes de los años 90 en Tarragona es frecuente encontrar cuadros sin protección diferencial en las líneas de alumbrado exterior, identificación de circuitos inexistente o incompleta, y fusibles cerámicos en lugar de magnetotérmicos. Estos elementos no solo representan un riesgo, sino que dificultan o impiden superar las inspecciones OCA cuando son preceptivas.

Revisiones OCA en comunidades de propietarios: checklist y plazos

---

Cuadro eléctrico en locales comerciales

Los locales comerciales tienen exigencias técnicas distintas a las de una vivienda. El REBT, en su ITC-BT-28 para locales de pública concurrencia y la ITC-BT-29 para locales con riesgo de incendio o explosión, establece requisitos adicionales que afectan directamente al cuadro de protecciones (REBT ITC-BT-28, 2002).

En un local comercial, el cuadro debe contemplar:

• Circuitos separados para alumbrado general, alumbrado de emergencia, fuerza y equipos específicos.
• Selectividad entre protecciones: que un fallo en un circuito no corte el suministro del local completo.
• Protección diferencial adecuada para los circuitos de cocina o maquinaria en hostelería.
• Correcta puesta a tierra y coordinación con la instalación de protección contra incendios.

El precio de un cuadro para local comercial parte de rangos más altos que en vivienda precisamente por esta mayor complejidad. En un local de apertura nueva o en cambio de actividad, el cuadro eléctrico suele ser parte del proyecto eléctrico que exige el Ayuntamiento para la licencia de actividad.

Cuadro eléctrico para local comercial: precio y requisitos

Fuente: ITC-BT-17 REBT y datos propios FincaVolt, 2026.

---

Preguntas frecuentes sobre el cuadro eléctrico

¿Puedo cambiar el cuadro eléctrico yo mismo?

No. La instalación y modificación de cuadros eléctricos es una actividad reservada a instaladores autorizados inscritos en el Registre d’Instal·ladors de la Generalitat de Cataluña. El Real Decreto 560/2010 establece que las instalaciones eléctricas de baja tensión deben ser ejecutadas y certificadas por instaladores habilitados. Un cuadro instalado por un particular no puede generar un boletín eléctrico válido, y en caso de siniestro, la compañía aseguradora puede rechazar la cobertura si detecta que la instalación no fue realizada por un profesional autorizado.

¿Qué pasa si no cambio un cuadro antiguo?

Un cuadro que no cumple el REBT no provoca de forma inmediata ninguna sanción administrativa en una vivienda privada. El problema real es doble. Por un lado, la seguridad: un cuadro sin diferencial o con fusibles de plomo no protege adecuadamente frente a electrocuciones ni incendios eléctricos. Por otro lado, los trámites: no podrás cambiar la titularidad del suministro, ampliar la potencia contratada ni obtener un boletín eléctrico hasta que la instalación cumpla la normativa vigente. En la práctica, cualquier cambio de situación en el inmueble (venta, reforma, alta de suministro) destapa la necesidad de regularizar el cuadro.

¿Incluye el precio el boletín eléctrico?

Depende del presupuesto. Algunos electricistas incluyen el boletín en el precio de la renovación y otros lo presupuestan por separado. Conviene pedirlo explícito antes de aceptar cualquier propuesta. El coste del boletín eléctrico para una vivienda en Tarragona, tramitado por un instalador autorizado, se mueve habitualmente entre 150 y 250 € si la instalación ya cumple el REBT, y entre 300 y 500 € si incluye correcciones menores previas a la emisión (Ministerio de Industria, 2023).

Precio del boletín eléctrico en Tarragona: qué incluye y cuánto cuesta

¿Cuánto tiempo dura una renovación de cuadro eléctrico?

En una vivienda estándar sin complicaciones de acceso, la sustitución del cuadro lleva entre 3 y 5 horas de trabajo. Ese tiempo cubre el desmontaje del cuadro antiguo, el montaje del nuevo, el cableado de todas las protecciones, la identificación de circuitos y las pruebas de funcionamiento. En comunidades o locales con más circuitos, el tiempo puede extenderse a una jornada completa o más. El suministro de la vivienda estará cortado solo durante la instalación, no durante todo el día.

¿Con qué frecuencia hay que revisar el cuadro eléctrico?

En viviendas sin síntomas aparentes, una revisión técnica cada 10 años es una práctica prudente. En inmuebles con más de 20 años de antigüedad, especialmente si nunca se ha intervenido en el cuadro, conviene adelantarla. En comunidades de propietarios, la periodicidad recomendada es de 5 años para el cuadro general, independientemente de si hay síntomas visibles. Cualquier incidencia que cause un corte general no programado es motivo suficiente para solicitar una revisión sin esperar al ciclo establecido.

---

Conclusión

El cuadro eléctrico no es un elemento que conviene ignorar hasta que falla. Una instalación correctamente protegida, con diferencial de 30 mA en los circuitos de uso general, magnetotérmicos individuales por circuito y materiales en buen estado, es la primera línea de defensa frente a incendios y electrocuciones en cualquier inmueble.

Si tu cuadro tiene más de 25 años, presenta síntomas repetidos o necesitas tramitar un boletín eléctrico, el paso más sensato es una revisión técnica antes de tomar ninguna decisión. Eso permite entender qué hay realmente dentro del cuadro, qué falta y si la intervención puede limitarse a un elemento concreto o requiere renovación completa.

En FincaVolt realizamos revisiones y renovaciones de cuadros eléctricos en Tarragona y provincia, tanto para viviendas como para comunidades de propietarios y locales comerciales. Todos los trabajos incluyen instalador autorizado inscrito en la Generalitat de Cataluña y opción de boletín eléctrico incluido en el presupuesto.
